Проектирование защитных ограждающих конструкций от БПЛА
Разрабатываем раздел «Конструктивные решения» в части устройства ЗОК: улавливающие сетчатые и тросовые конструкции, опоры, растяжки, фундаменты и противоосколочные элементы. С расчётом на ударную волну, осколки и падение аппарата.
С 26 января 2025 года защита от БПЛА — это нормируемый раздел проекта
СП 542.1325800.2024 утверждён приказом Минстроя России от 25.12.2024 № 910/пр и введён впервые. Согласно пункту 4.6, проектные решения по ЗОК должны входить в раздел проектной документации «Конструктивные решения». Разработчик свода правил — НИУ МГСУ, документ внесён ТК 465 «Строительство».
Элементы защитной ограждающей конструкции

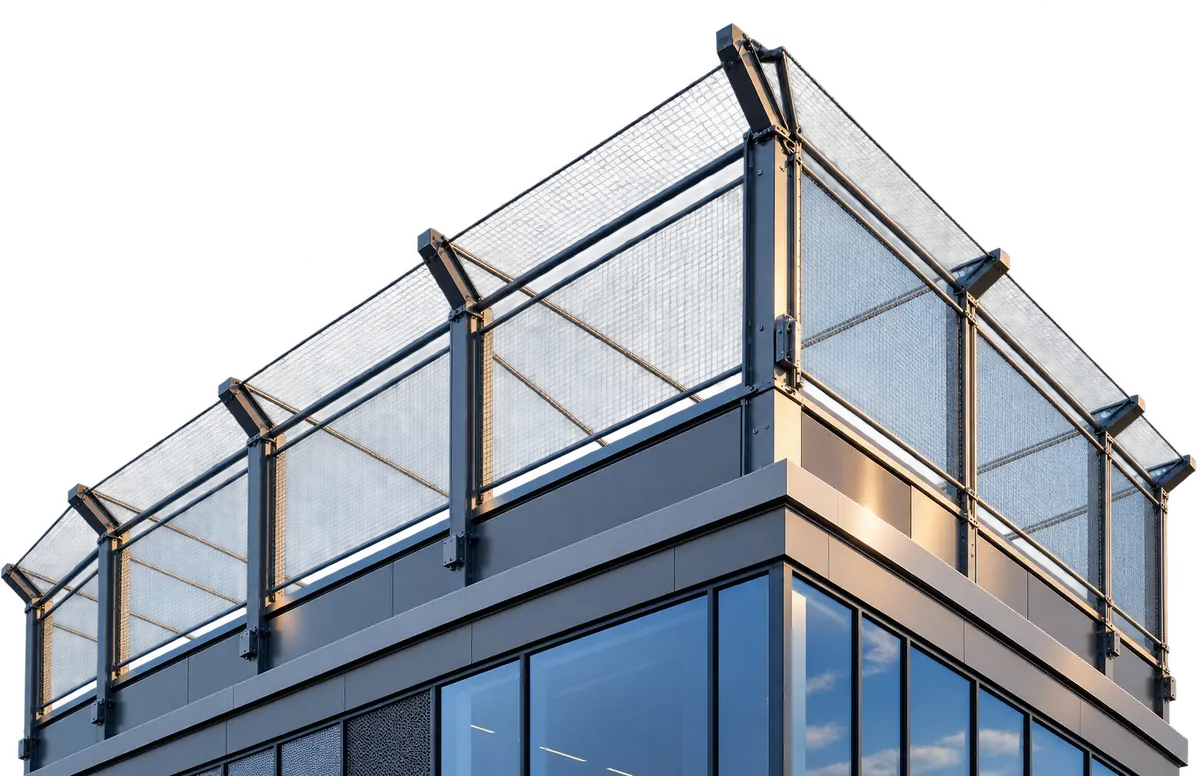

Состав ЗОК определяется требуемым уровнем защиты объекта. Проектируем как отдельные элементы, так и конструкцию целиком — на независимом каркасе или с опиранием на защищаемое здание.

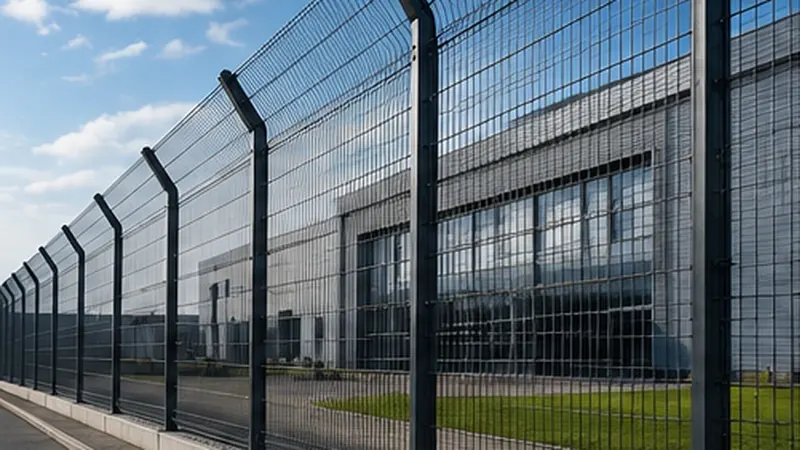

Улавливающие сетчатые конструкции
Защитные сетки, препятствующие контакту аппарата или переносимого заряда с объектом, и дополнительные сетки, улавливающие фрагменты разрушенного БПЛА.

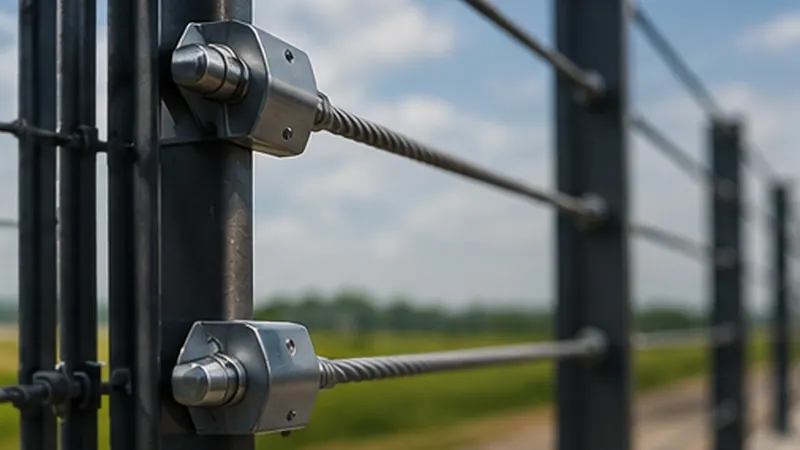

Ограждения из стальных тросов
Пространственные конструкции из канатов, препятствующие пролёту БПЛА. Материалы — по номенклатуре ГОСТ на стальные канаты и канатную проволоку.

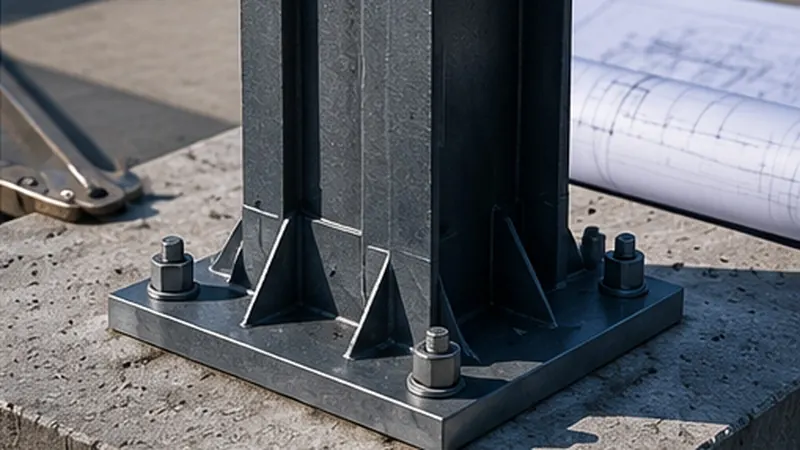

Опоры, растяжки и фундаменты
Несущий каркас, воспринимающий нагрузки от падения и взрыва аппарата, с растяжками для пространственной жёсткости и фундаментами под опоры.

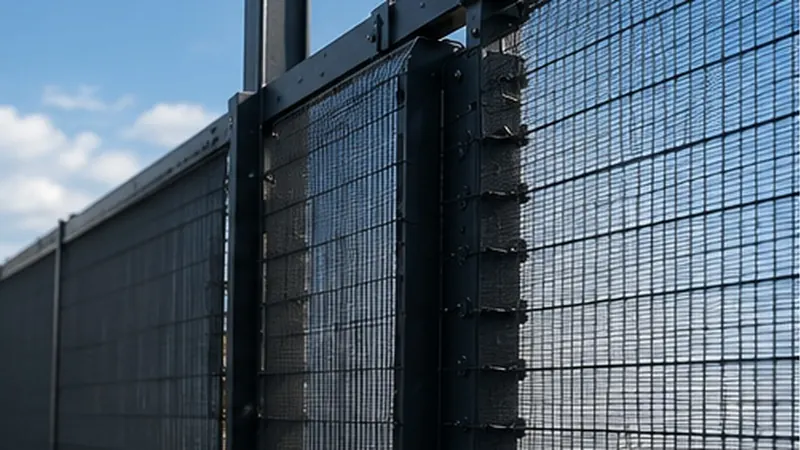

Противоосколочные элементы
Тюфяки, маты и противоосколочные стенки, предотвращающие поражение объекта осколками боевой части. Требуются для верхних уровней защиты.
Обследование несущего каркаса
Если ЗОК опирается на защищаемое здание — обследование конструкций по ГОСТ 31937 и поверочный расчёт на дополнительные нагрузки.
Раздел проектной документации
Оформление решений по ЗОК в составе раздела «Конструктивные решения» — в том виде, в котором его принимает экспертиза.
Состав ЗОК зависит от уровня защиты объекта
Свод правил выделяет четыре уровня защиты. Уровень принимается по документам по стандартизации или по заданию на проектирование — и определяет одновременно и набор элементов конструкции, и тип аппарата, от которого она защищает.
| Элемент / параметр | 1-й | 2-й | 3-й | 4-й |
|---|---|---|---|---|
| Сетки, тросы, опоры, растяжки | + | + | + | + |
| Дополнительные защитные сетки | — | + | + | + |
| Тюфяки / маты | — | — | + | + |
| Противоосколочные стенки | — | — | — | + |
| Учитываемый тип БПЛА | малый | малый, лёгкий | до среднего | средний с осколками |
По таблицам 6.1 и 6.2 СП 542.1325800.2024. Знак «+» означает, что элемент предусматривается на стадии проектирования для соответствующего уровня защиты.
Что входит в проект
Расчётная часть
- Нагрузки основного эксплуатационного периода — собственный вес, снеговые, ветровые и гололёдные воздействия на сетчатые конструкции.
- Динамические нагрузки от воздушной ударной волны на ограждающие конструкции зданий и сооружений.
- Нагрузки от осколочных воздействий боевой части аппарата.
- Нагрузка от падения БПЛА на улавливающие конструкции — с проверкой энергопоглощения и перемещений сетки.
- Расчёт несущих конструкций ЗОК: опор, растяжек, узлов крепления и фундаментов.
Проектная документация
- Раздел «Конструктивные решения» в части устройства ЗОК — согласно пункту 4.6 свода правил.
- Схемы расположения элементов конструкции, узлы креплений, спецификации сеток, канатов и метизов.
- Требования к материалам со ссылками на действующие ГОСТ на сетки, канаты, прокат и бетон, решения по защите от коррозии.
- Проверка на совместимость с проездом пожарной техники и работой систем пожаротушения — прямое требование свода правил.
Как строится работа над проектом
Порядок опирается на приложение Б свода правил — от предварительных решений до готового раздела документации.
Задача и уровень защиты
Определяем требуемый уровень защиты и тип аппарата, от которого защищаемся, и собираем исходные данные по объекту.
Предварительные решения
Подбор типа конструкции: на независимом каркасе или с опиранием на здание, на канатах, сетках или комбинированная.
Обследование защищаемой конструкции
Выполняется, если ЗОК размещается на зависимом каркасе — с опиранием на существующее здание.
Расчёты
Нагрузки от ударной волны, осколков и падения аппарата; грунтовые условия под фундаменты опор.
Разработка раздела «Конструктивные решения»
Выпуск документации в составе проекта объекта капитального строительства.
